HYBRID WINDOWS

ダブルLOW-E2ガラス トリプルガラス樹脂サッシ

ハイブリッドウインドウは、その髙い性能により窓からの熱損失を最大限減少させる、
エネルギー効率の髙いエナジーセービングウインドウです。

これからの住宅は、ガラス面からの冷気や暖気と言った、熱の侵入流出を防ぐ「窓断熱の時代」に入りました。

住宅の熱損失の40%は窓からだと言われています。省エネ住宅では窓からの熱損失を減らすことが重要なポイントになります。
したがって、窓の断熱性能の熱貫流率U値は1.6を切る窓が必要になります。省エネ住宅には欠かせない、次世代断熱窓です。

ハイブリッドウインドウの特徴

私たちが家庭で使うエネルギーは環境に大きな影響を与える可能性があります。
しかし家庭のエネルギー効率を改善することにより、社会に貢献することができます。
米国エネルギー省によると、窓から失われる熱は、家庭の暖房費の約10~25%を占めると言われています。
このエネルギー損失を減少させるためには、高性能なトリプルガラス、ダブルLow-E2、ダブルアルゴンガスの装備が不可欠です。
トリプルガラス スーパーLow-E2樹脂サッシは、夏場の熱線や暖気を防止する事で冷房効率を高め、冬場はガラス面からの熱損失を防止し暖房効率を高めるエナジーコンサベーション(エネルギー保存)できる、次世代樹脂サッシです。

  1. Low-E2ガラスを採用
  2. ダブルLow-E2、ダブルアルゴンガス仕様
  3. ウォームエッジスペーサー採用
  4. 多彩なバリエーション
  5. スライディングパティオドアは強化ガラス仕様
  6. 高い断熱性能数値

1.ハイブリッドウインドウの特徴

特徴1

日本国内では採用されていない、特別なガラス、Low-E2ガラス(Low-Eの2回コーティングガラス)を採用しています。

特徴2

トリプルガラス ダブルLow-E2ガラス ダブルアルゴンガス 仕様です。
① 内側のノーザンLow-E2、外側のサザンLow-E2の、ダブルLow-E2仕様
② ダブルアルゴンガス充填仕様

ダブルLow-E2 ガラス・ダブルアルゴンガス仕様

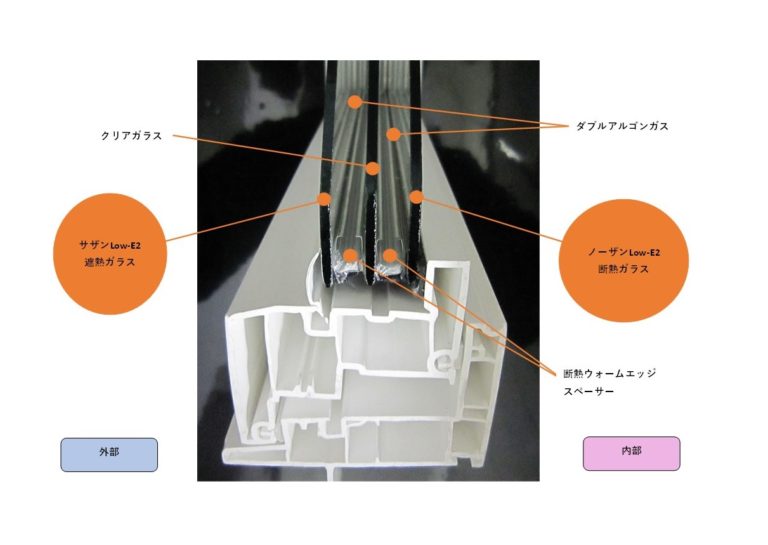

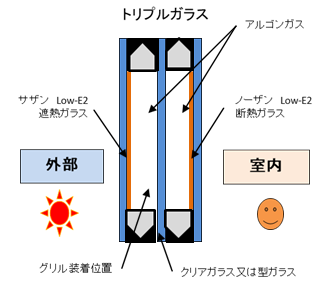

トリプルガラス構成断面
アルゴンガスについて

アルゴンガス:空気より重く、または密度が高い、安全、無臭、無色、の気体です。
Low-Eガラスと組み合わせて使用することにより、高い断熱性能を発揮します。
熱はアルゴンガスを必ず通過する為、暑さ、寒さに対する断熱性能がアップします。
アルゴンガスは健康・環境にやさしい無害のガスです。

HP2MAXのガラスについて

HP2MAX:ガラスパッケージは、アルゴンガス充填とウォームエッジスペーサーシステムで、
2つのLow-E2複層ガラスを組み合わせたトリプルペインの超高性能な断熱ガラスユニットです。
Low-E2断熱・遮熱ガラスとアルゴンガスで構成されたトリプルガラスは、究極のエネルギーシステムを実現します。

特徴3

省エネルギー住宅を可能にする、高い断熱性能数値

West Premium R-5 Energy Saving Window:
高性能R-5ウインドウは、ウインドウ全体のUファクターが0.2台の高いR値を備えたインシュレーティングウインドウです。
R-5ウインドウは、アメリカの代表的なENERGY STARの評価の高いUファクター0.3の窓を、Uファクター0.2にグレードアップすることにより、窓からの熱損失を更に30%以上縮小します。

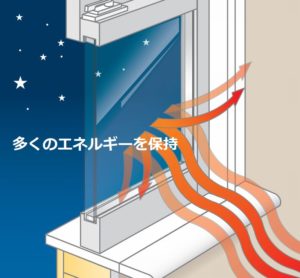

冬の寒さから保護します

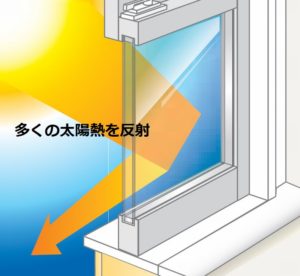

夏の暑さを遮断します

冬の寒い夜に、窓のそばに座るのを避けていませんか?室内の温度を21℃に設定してセーターを着ているにもかかわらず寒さを感じるのは、性能の悪い窓の室内側の冷たいガラス表面があなたの体熱を奪い取っているからです。ハイブリッドウインドウのノーザンLow-E2断熱ガラスは、室内側のガラス表面を暖かく保ちますので、屋外の気温が氷点下の場合でも寒さを感じず、室内の窓のそばで快適に過ごせます。

夏の暑い日、窓が巨大な白熱電球になっているように感じませんか?通常のクリアの二重ガラスは約75%の太陽放射熱を家の中に取り込んでいます。ノーザンLow-E2断熱ガラスやサザンLow-E2遮熱ガラスが入っているハイブリッドウインドウは、太陽放射熱の制御に優れており、熱の放射の約70%を遮断し光を最大に取り入れます。光だけを最大限取り入れますが、熱は最小限にとどめ快適な室内環境をつくりだします。

窓の種類

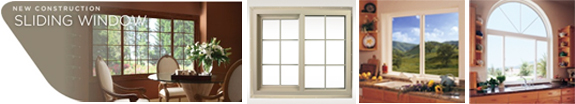

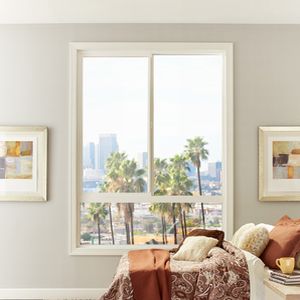

シングルスライダー(ハーフスクリーン)

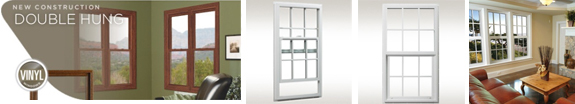

シングルハング(ハーフスクリーン)

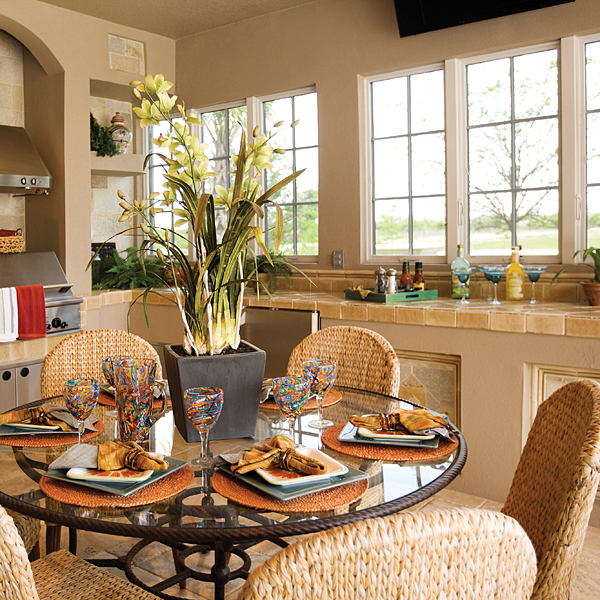

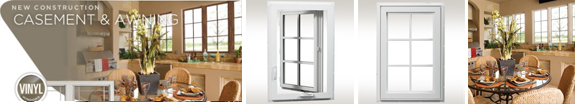

ケースメント/オーニング/ピクチャー

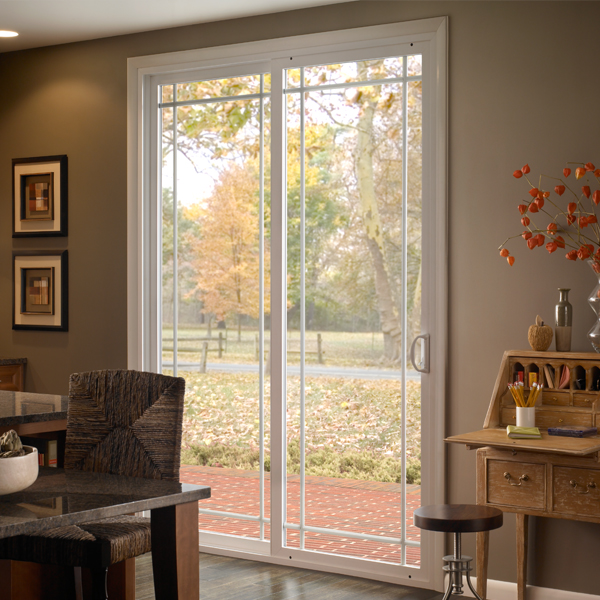

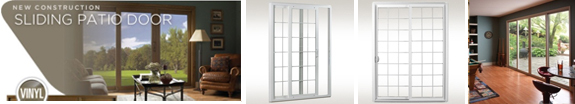

スライディングパティオドア

2.ハイブリッドウインドウズの仕様概要

①グリル、スクリーンの標準仕様

5/8”(15.87mm)フラットGBG
外側のガラスの間に設置されます

コロニアルグリルパターン
標準色:ホワイト、サンド

スクリーンは
グラスファイバーメッシュ

②サッシの色

エクステリアカラ―

標準色:ホワイト、サンド

インテリアカラー

標準色:ホワイト、サンド

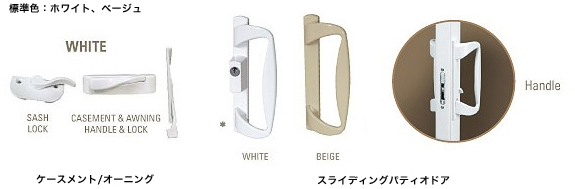

③ハードウエアーの色

3.ハイブリッドウインドウの性能数値

①熱貫流率 U値

換算式:熱貫流率 U値 = USA数値 U-Value x5.678(換算数値)    U-ValueはNFRCの試験数値です。

●上記のUSA数値は、米国の窓評価機関NFRCのエネルギー性能評価(NFRC100-2004)の認定数値 NFRC:National Fenestration Rating Council(国立開窓評価委員会)
②トリプルガラス、空気層の厚み

全体の厚みは25.4mmです。

③国内の性能数値対応

(Q値計算による申請となります)
